¿Qué es la Norma ISA en Instrumentación Industrial?
¿Qué es la Norma ISA en Instrumentación Industrial?
La Instrumentación Industrial como su nombre lo indica , se basa en la colocación de instrumentos en el proceso, tuberías, tanques, equipos, maquinaria, esto con el fin de poder extraer variables de campo o también llamadas variables de Instrumentación , las cuales y las fundamentales son Flujo, Presión , Temperatura y Nivel, aunque existen muchas mas variables como turbicidad, velocidad, frecuencia, vacío etc. pero con las primeras 4 que sepamos inicialmente para entender los conceptos es mas que suficiente.
Norma ISA

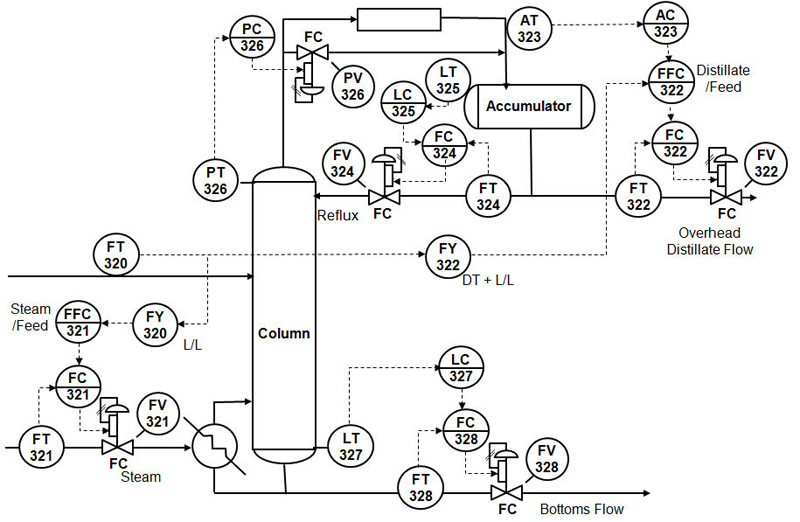

La ISA es una norma la cual se utiliza para representar y obtener los símbolos de los diagramas del proceso, a través de la ISA podemos elaborar los diagramas representativos del Proceso P&ID (Piping and Instruments Drawings). o dicho en español Diagramas de Instrumentación y Tuberías (DTI).
La ISA se utiliza para crear los DTI de todos los Procesos y Subprocesos de una Planta en la Industria, la ISA nos muestra todos los Símbolos que debemos de utilizar para poder implementarlos en nuestros diagramas.
¿Qué nos muestran los DTI?
- Tuberías del Proceso, agua fria, agua caliente, agua desmineralizada etc.
- Maquinas o Equipos
- Instrumentos de Campo (Transmisores de Flujo, Nivel , Temperatura, Presión)
- Lazos de Control los encargados de mandar señales a los PLC para hacer su lógica y toma de decisiones.
- Líneas Hidráulicas
- Válvulas
- Revisiones del DTI o actualizaciones siempre deben estar actualizados
- Conexiones con otros Procesos dentro de la planta
- Proceso completo de la planta
- Líneas Eléctricas que conectan instrumentos con los Controladores
- Líneas Neumáticas que conectan a Válvulas, pistones, motores Neumáticos, Dampers etc.
Así que es muy importante entender un DTI como primer paso para tener una visión genérica del proceso al querer hacer una modificación, ya que el DTI nos va a decir y dar a conocer todas las características de la Instrumentación y de los lazos de control, y una vez identificado que es lo que vamos a hacer , ahora si viene la parte de intervenir, ya sea para cambiar un instrumento, para cablear un sensor al PLC y además realizar la programación del mismo
La ISA en una norma muy amplia que quizás no sea necesario leérsela toda , con solo entender lo mas esencial que yo en lo personal aprendí para entender y elaborar los DTI, con eso te será suficiente
¿Qué debes aprender de la ISA?
✅Posición de las Letras dentro de los Instrumentos
- Debemos de aprender principalmente lo que significan las letras dentro de los circulos, los circulos representan los Instrumentos de CAMPO
- La posición de las letras juega un papel muy importante
- La primera letra nos mostrará el nombre de la variable controlada por el instrumento por ejemplo, F = Flujo , P = presión , T = Temperatura, L = Nivel
✅ Lazos de Control
- Debes de saber como funcionan los Lazos de Control mas si te dedicas a la programación de PLC eso te dará un extra como programador y destacaras entre el resto
- En el ejemplo tenemos un control de Nivel que tiene una Válvula LV que esta actuando de manera proporcional y controlada por medio de un Control de Nivel LC que recibe una señal de un Transmisor de nivel LT que esta señal se mide a través de un Tanque de Agua, este es una Lazo Cerrado de Control
- Las líneas punteadas significan líneas eléctricas
- Las líneas con –//– significan líneas neumáticas
En conclusión te acabo de presentar la norma ISA , para que sirve , como se utiliza y también a que puntos claves debes de aprender si te dedicas a la Programación de PLC ya que eso te dará un plus como programador de PLC así que tendrás conocimiento de Programador de PLC y también de Instrumentista
